Qu'est-ce qu'une station de retouche CMS
La station de retouche de composants montés en surface (CMS) est également connue et désignée sous le nom de souffleur d'air chaud. Elle est utilisée pour souder et dessouder des pièces ou des puces de circuits intégrés (CI) et des matrices à billes (BGA). Elle est également utilisée pour réparer les téléphones portables et les circuits imprimés (PCB). La station de retouche CMS possède deux boutons de commande, l'un d'eux étant nécessaire pour réguler le débit et le mouvement de l'air chaud/chauffé et le second étant nécessaire pour réguler la température. De plus, l'air chaud qui circule dans la buse est fixé à la poignée. Et l'air chaud est nécessaire pour dissoudre la pâte à souder qui se trouve sous le CI.
Avantages de la station de retouche CMS
Retouche de précision
Les stations de retouche CMS permettent une manipulation précise des composants électroniques. Lorsque les composants doivent être réparés ou ajustés, la station génère de l'air chaud contrôlé pour faire fondre la soudure et manipuler les pièces métalliques.
Contrôle de la température
Il s’agit de l’une des caractéristiques les plus importantes de toute station de reprise, permettant aux opérateurs d’ajuster la température de la plage la plus basse à la plage la plus élevée à tout moment.
Capacité de dessoudage
Ces stations servent à la fois de stations de retouche à air chaud et de stations de dessoudage. La baguette à air chaud peut ramollir ou faire fondre la soudure, ce qui facilite le retrait ou le remplacement des composants.
Efficace
Les stations de retouche CMS génèrent rapidement les températures d'air chaud nécessaires aux tâches de retouche. Cette efficacité permet de gagner du temps lors des réparations.
-
Machine SMD de réparation mobile
Machine SMD de réparation mobile Dinghua DH-G730. Surtout pour la réparation au niveau de la puce
Ajouter à la demande -

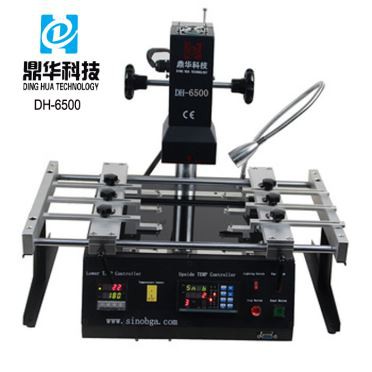

Prix de la station de retouche infrarouge Bga en Inde
La station de retouche IR6500 BGA, également appelée DH-A01R, qui est le modèle le moins cher et le
Ajouter à la demande -
La station de retouche IR6500 BGA, également appelée DH-A01R, qui est le modèle le moins cher et le
Ajouter à la demande -
Outil de suppression IC automatique
Outil de suppression automatique des circuits intégrésFonction : retirer, remplacer, souder,
Ajouter à la demande -
Système BGA d'alignement optique
Système d'alignement optique BGA Machine Fabricant: Dinghua Technology Marque: Dinghua Expédition
Ajouter à la demande -
Machine de réparation de circuits intégrés mobiles
HK Dinghua Technology DH-A2E Machine de réparation de circuits intégrés mobile automatique avec
Ajouter à la demande -

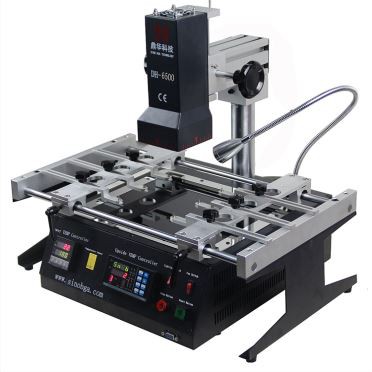

Petite station de reprise BGA infrarouge
DH -6500 est une station de retravail BGA entièrement infrarouge avec 2 zones de chauffage IR, la
Ajouter à la demande -
Machine de reballage automatique BGA 110 V pour le Japon, les États-Unis et d'autres régions
Ajouter à la demande -
Station de réparation BGA automatique
Réparer la puce SMD SMT BGA. Meilleure solution pour la réparation au niveau des puces. Bienvenue à
Ajouter à la demande -
Station de reprise à montage en surface
Station de reprise semi-automatique à montage en surface avec un taux de réparation élevé.
Ajouter à la demande -
Outil de suppression de puces BGA IC
L'outil de suppression de puce IC DH-A2 BGA convient à différentes cartes mères. N'hésitez pas à
Ajouter à la demande -
Acheter une station de retouche BGA
1. Vous pouvez acheter la Station de retouche BGA directement auprès du fabricant d'origine.2.
Ajouter à la demande
Pourquoi nous choisir
Equipe professionelle
Notre équipe de professionnels collabore et communique efficacement entre eux et s'efforce de fournir des résultats de haute qualité. Nous sommes capables de relever des défis et de réaliser des projets complexes qui nécessitent notre expertise et notre expérience spécialisées.
Haute qualité
Nos produits sont fabriqués ou exécutés selon des normes très élevées, en utilisant les meilleurs matériaux et processus de fabrication.
Équipement de pointe
Une machine, un outil ou un instrument conçu avec une technologie et des fonctionnalités avancées pour effectuer des tâches très spécifiques avec une plus grande précision, efficacité et fiabilité.
Prix compétitif
Nous offrons un produit ou un service de meilleure qualité à un prix équivalent. Nous bénéficions ainsi d'une clientèle croissante et fidèle.
Services personnalisés
Nous comprenons que chaque client a des besoins de fabrication uniques. C'est pourquoi nous proposons des options de personnalisation pour répondre à vos exigences spécifiques.
Service en ligne 24h/24
Nous essayons de répondre à toutes les préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.
La première chose à faire est de brancher le cordon d'alimentation et de l'allumer, puis d'allumer l'interrupteur d'alimentation de la station. Il est également nécessaire de réguler la pression d'air et la température afin d'assurer l'équilibre des deux, ce qui permet un dessoudage et une soudure appropriés. Lorsque la chaleur est forte et que le flux d'air est faible, cela fera ressortir un excès de chaleur qui peut détruire le PCB du téléphone portable. De la même manière, lorsque la chaleur est faible et le flux d'air important, cela provoquera un dessoudage et une soudure insatisfaisants. De plus, certaines stations ont une coupure de courant automatique, en particulier lorsque vous placez la poignée sur le support, hors tension. De plus, lorsque vous effectuez des réparations, vous devez éteindre la station, ce qui permettra à la station de souffler naturellement de l'air frais et cela aidera le radiateur à l'intérieur de la poignée à refroidir et aucun dommage ne se produira. En outre, il est nécessaire de préchauffer le PCB pendant la soudure ou le dessoudage. Vous pouvez le faire en fournissant de la chaleur à une certaine hauteur et la poignée de la station sera abaissée régulièrement. Cependant, lorsqu'une chaleur inattendue est fournie au composant ou à la pièce du PCB, cela peut endommager le PCB et d'autres composants en raison d'un choc thermique.
Comment fonctionne la station de retouche CMS
Les composants électroniques sont les pièces essentielles qui permettent à un appareil électronique de fonctionner comme il se doit. La plupart du temps, ces composants fonctionnent sans problème, mais lorsque ce n'est pas le cas, la résolution du problème nécessite des outils spécifiques. Une station de reprise CMS est souvent l'outil privilégié pour effectuer des retouches et des réparations complexes de ces composants cassés ou décalés. Ce guide vous donne un bref aperçu de ce qu'est la station de reprise et de ce qu'elle peut faire. Les composants électroniques comportent de nombreuses pièces fonctionnelles et la plupart d'entre elles sont en métal. Une fois le composant retiré de son boîtier, il doit y avoir un moyen de retirer et de manœuvrer les pièces métalliques pour travailler sur des zones spécifiques. La seule chose capable de faire fondre le métal à un point où il peut être plié ou déplacé est la chaleur extrême. C'est ce à quoi les stations de reprise sont faites. La station peut générer le type de températures d'air chaud dont l'opérateur a besoin, et elle peut le faire rapidement. Les stations de reprise sont également des stations de dessoudage, et sa fonction de soudure permet aux opérateurs de réparer facilement le métal à l'aide de soudure métallique. L'air chaud généré par la station est également utile pour faire fondre la soudure, la rendant liquide pendant de courtes périodes. Toutes les stations de reprise partagent des similitudes dans leur fonctionnement. Le placement, le style et la production d'énergie des différents composants peuvent différer d'une marque à l'autre. Il y a un cadran situé sur le matériel principal qui permet à l'opérateur de régler le débit d'air chaud provenant de l'outil manuel. C'est l'une des caractéristiques les plus importantes de toute station de reprise, permettant aux opérateurs de régler la température de la plage la plus basse à la plus élevée à tout moment. Cet outil portatif est également connu sous le nom de pistolet à air chaud. C'est ce que l'opérateur utilise pour appliquer de la chaleur sur la soudure métallique pour la ramollir ou la faire fondre suffisamment pour effectuer des retouches et des réparations. Il est situé sur le côté du boîtier du matériel de la station et c'est un endroit pratique pour ranger la baguette lorsqu'elle n'est pas utilisée. L'interrupteur d'alimentation principal est généralement dans un endroit facile à voir. Voici les accessoires qui rendent la station de reprise entièrement fonctionnelle pour l'opérateur. Les opérateurs peuvent choisir les pointes de soudure pour outil à air chaud qu'ils souhaitent utiliser avec leur baguette. Assurez-vous de sélectionner des pointes compatibles avec le modèle de marque de la station. Il existe de nombreuses utilisations de la soudure et de nombreux choix de qualité. Les pointes doivent être nettoyées correctement pour les maintenir en bon état de fonctionnement. Un nettoyant pour pointes est nécessaire pour un entretien constant des pointes. Il s'agit d'une solution liquide utilisée pour nettoyer les oxydes et les impuretés des surfaces métalliques. Ces produits aident les opérateurs à ramasser les petits composants sans les toucher. Les tapis de table antistatiques aident à protéger les composants contre les décharges statiques nocives. Ce bracelet antistatique est porté par l'opérateur pour éviter les décharges statiques.
Une station de retouche CMS (Surface Mount Device) est un outil spécialisé utilisé dans l'industrie électronique pour réparer et retoucher des composants électroniques sur des circuits imprimés (PCB) qui utilisent la technologie de montage en surface. Contrairement aux composants traversants traditionnels, les CMS sont plus petits, plus compacts et soudés directement sur la surface du PCB. Cette conception offre plusieurs avantages, notamment une efficacité spatiale et de meilleures performances du signal, mais elle présente également des défis en matière de réparations et de remplacements. Les stations de retouche CMS sont conçues pour relever ces défis en offrant un moyen contrôlé et précis de retirer, de remplacer et de ressouder les composants CMS. Ces stations comprennent généralement des fonctionnalités telles que des outils de retouche à air chaud à température contrôlée, des fers à souder et des plates-formes de préchauffage, qui sont tous essentiels pour obtenir des joints de soudure fiables et éviter d'endommager les composants délicats. L'importance des stations de retouche CMS dans le domaine des réparations électroniques ne peut être surestimée. Avec l'avancement rapide de la technologie, l'électronique devient de plus en plus compacte et complexe, ce qui rend essentiel de disposer d'outils permettant des réparations précises. Les composants CMS sont couramment utilisés dans une large gamme d'appareils, des smartphones et ordinateurs portables aux équipements médicaux et électroniques automobiles. Lorsque ces composants CMS ne fonctionnent pas correctement en raison de défauts de fabrication, d'usure ou même de dommages accidentels, une station de réparation CMS devient indispensable. Elle permet aux techniciens de retirer les composants défectueux sans endommager les circuits environnants, de les remplacer par de nouveaux composants et de les ressouder pour restaurer la fonctionnalité de l'appareil.
Composants clés d'une station de retouche CMS
L'outil de retouche à air chaud est l'un des composants principaux d'une station de retouche CMS et est indispensable pour retirer et retoucher les composants CMS. Cet outil utilise un flux d'air chaud concentré pour ramollir les joints de soudure, ce qui permet de retirer ou de placer soigneusement les composants sur le PCB. L'outil de retouche à air chaud est particulièrement crucial pour éviter d'endommager les composants délicats et le PCB lui-même. Lors du retrait des composants, l'air chaud est dirigé vers les joints de soudure, les chauffant au point où la soudure devient fondue. Cela permet de soulever délicatement le composant du PCB. De même, lors du placement des composants, l'outil aide à faire fondre la pâte à souder sur les pastilles du PCB, garantissant une connexion sécurisée lorsque le nouveau composant est placé et la soudure se solidifie lors du refroidissement. Le contrôle de la température et du flux d'air sont des caractéristiques essentielles de l'outil de retouche à air chaud. Différents composants et matériaux PCB nécessitent des profils de température spécifiques pour éviter la surchauffe ou l'endommagement des composants environnants. De nombreuses stations de retouche CMS offrent des réglages de température réglables pour répondre à divers besoins. De plus, le flux d'air réglable permet de contrôler la vitesse à laquelle les joints de soudure chauffent et évite la surchauffe. Lors de l'utilisation de l'outil de retouche à air chaud, il est important de suivre les directives et recommandations du fabricant concernant les réglages de température et de débit d'air. La possibilité d'affiner ces paramètres garantit des opérations de retouche précises et contrôlées, réduisant ainsi le risque d'erreurs et garantissant des réparations réussies.
Une fonction d'économie d'énergie qui arrête l'alimentation électrique du radiateur si la pointe n'est pas utilisée dans le délai défini. Une fonction pour prolonger la durée de vie de la pointe en réduisant son oxydation ; la température de la pointe baisse automatiquement lorsqu'un laps de temps défini s'est écoulé après avoir placé la pièce à main sur le support de fer. La station de reprise CMS retire et remplace une grande variété de composants CMS. Contrôlez votre processus avec la carte-clé de verrouillage en saisissant vos réglages de température dans la mémoire système, puis lorsque la carte est retirée, tous les réglages de paramètres sont "verrouillés" dans la mémoire système et ne peuvent pas être modifiés sans la carte-clé. Cette fonction protège contre les changements de température accidentels ou non autorisés par un opérateur. Le terminal de reprise CMS ou le souffleur d'air chaud est un outil nécessaire pour le dessoudage ainsi que le soudage de composants ou de puces IC ainsi que de BGA lors de la réparation de téléphones intelligents ainsi que de divers autres travaux de réparation de PCB. Dans tout type de station de reprise CMS ou de souffleur d'air chaud, il y a 2 boutons de commande. Une poignée de commande sert à contrôler le flux d'air chaud tandis que les nombreux autres boutons de commande sont utilisés pour contrôler le niveau de température. L'air chaud circule avec des buses connectées à la poignée. Cet air chaud aide à décongeler la pâte à souder sous le circuit intégré. Une station de reprise CMS est également utilisée comme station de reprise BGA en utilisant des outils supplémentaires et une configuration telle qu'un support de PCB, un support pour la station de reprise ainsi qu'un préchauffeur pour fournir la chaleur du bas. Bien qu'il existe de nombreuses stations de reprise CMS disponibles sur le marché, réajustez la température et la pression d'air. La température et la pression d'air ou la circulation d'air doivent être bien équilibrées pour une soudure et un dessoudage appropriés. Cela signifie que trop de chaleur et moins de circulation d'air produiront trop de chaleur qui peut endommager le PCB du smartphone. De plus, une pression d'air moins confortable et trop élevée entraînera un dessoudage et un soudage incorrects. La plupart de ces stations ont des fonctions de coupure de courant automatique. Cela signifie que lorsque le superviseur est mis en marche, le propriétaire s'éteint. Une fois la réparation terminée, éteignez le terminal. Le terminal soufflera instantanément de l'air frais pour s'assurer que l'unité de chauffage à l'intérieur de l'offre refroidit et ne crée aucun dommage.
Le débit d'air à volume élevé et le rendement élevé permettent d'effectuer le même travail en seulement un tiers du temps requis lors de l'utilisation d'un modèle conventionnel. Cela réduit l'impact thermique sur les cartes et les composants. Puissance élevée et grand volume d'air, les nouvelles fonctions de ramassage par aspiration et d'indicateur de ramassage ont été données. Les 2 nouvelles fonctions permettent de retirer un composant sans endommager le circuit imprimé. Nouveau type de buses pour améliorer les caractéristiques de température. La nouvelle buse améliore l'efficacité du travail avec un chauffage uniforme par convection d'air chaud à l'intérieur de la buse qui est créé grâce aux évents sur le dessus de la buse. La fonction de ramassage par aspiration consiste à ramasser un composant avec une ventouse et un aspirateur. Il ne ramassera un composant qu'une fois que l'air chaud aura fondu les joints de soudure. Cela peut éviter une erreur de décollement de la terre en retirant un composant avec une force excessive. En préréglant la fonction de ramassage, un composant peut être ramassé automatiquement lorsque la soudure est fondue. En même temps, l'indication s'affiche et le moment de la prise sera visible. Même si un composant et des joints de soudure ne peuvent pas être vus comme recouverts par une buse, une prise en main facile et sûre est possible. Pour assurer la sécurité et économiser l'énergie, lorsque la pièce à main est placée dans le support de pièce à main, la fonction de veille automatique sera activée et elle commencera à refroidir automatiquement. Si la pièce à main n'a pas été retirée du support de pièce à main (par exemple, en l'utilisant dans un dispositif de retouche) et qu'elle est restée inactive pendant 30 minutes, la fonction d'arrêt automatique sera activée. Elle sera automatiquement mise hors tension. L'accès aux paramètres peut être limité par la fonction de mot de passe.
