Station de retouche BGA pour ordinateur à écran tactile
Station de reprise BGA pour ordinateur à écran tactile 1. Description du produit de la station de reprise BGA pour ordinateur à écran tactile DH-D1 Avec un contrôle en boucle fermée de thermocouple de type K de haute précision et un système de compensation automatique de température PID, un module de température et une unité de commande intelligente, notre station de reprise BGA. ..
Description

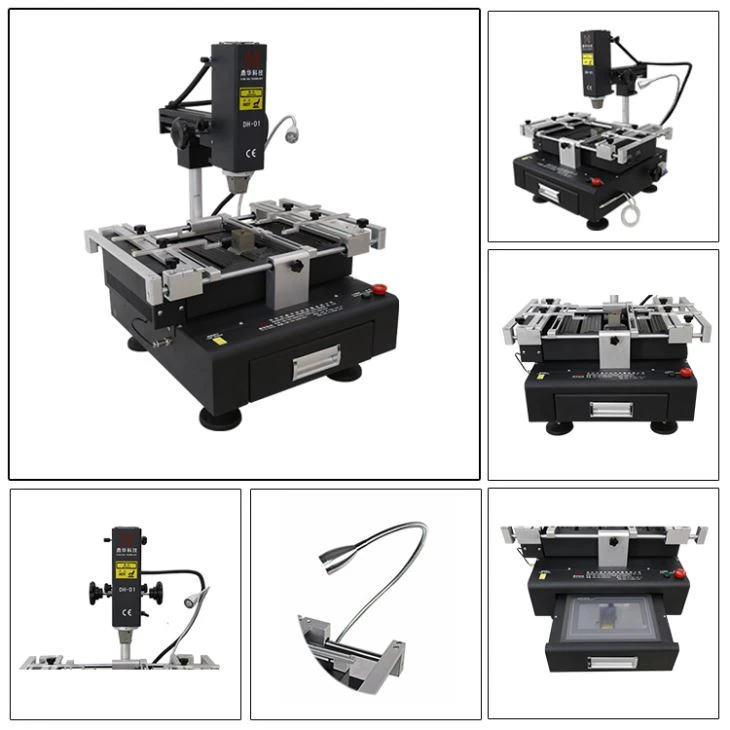

1. Description du produit de la station de retouche bga pour ordinateur à écran tactile DH-D1
Avec un contrôle en boucle fermée de thermocouple de type K de haute précision et un système de compensation automatique de température PID, un module de température et une unité de commande intelligente, notre station de reprise BGA DH-D1 peut permettre un écart de température précis de ± 2 degrés. Parallèlement, son connecteur externe de mesure de la température permet une diction de la température et une analyse précise en temps réel.
2. Spécifications du produit de la station de retouche bga pour ordinateur à écran tactile DH-D1
| Pouvoir | 4800W |
| Chauffage supérieur | Air chaud 800W |
| Chauffage inférieur | Air chaud 1200W, Infrarouge 2700W |
| Alimentation | 220 V CA+10 %, 50/60 HZ |
| Dimension | L 560*L650*H580mm |
| Positionnement | Support PCB à rainure N et avec fixation universelle externe |
| Contrôle de la température | Thermocouple de type K, contrôle en boucle fermée, chauffage indépendant |
| Précision de la température | ±2 degrés |
| Taille du PCB | Max 420*400 mm, Min 22*22 mm |
| Affiner l'établi | ±15 mm avant/arrière +15 mm droite/gauche |
| Puce BGA | 2*2 - 80*80 mm |
| Espacement minimum des copeaux | 0,15 mm |
| Capteur de température | 1 (facultatif) |
| Poids net | 31KG |
3. Caractéristiques du produit de la station de retouche bga pour ordinateur à écran tactile DH-D1
La conception humanisée rend la machine facile à utiliser. Normalement, un travailleur peut apprendre à l'utiliser en 10 minutes. Aucune expérience ou compétence professionnelle particulièreest nécessaire, ce qui permet à votre entreprise d'économiser du temps et de l'énergie.
Convient à différents types de PCB de toute taille.
Des matériaux de qualité supérieure garantissent une longue durée de vie. Les ventilateurs de refroidissement à flux transversal, supérieur et inférieur refroidissent automatiquement la machine.
dès que le processus de chauffage est terminé,ce qui évite efficacement la détérioration et le vieillissement de la machine.3-une garantie d'un an pour le système de chauffage est offerte.
Un support technique illimité à vie et une formation gratuite sont offerts.
La lampe frontale LED super brillante est importée du meilleur fabricant de Taiwan. Elle peut vous aider à voir clairement l'état de fusion de la bille de soudure et à vérifier si elle est présente.y a-t-il de la saleté sur le PCB et la puce.
Il y a un arrêt d'urgence en cas d'urgence.
4. Détails du produit de la station de retouche bga pour ordinateur à écran tactile DH-D1
5. Pourquoi choisir la station de retouche bga pour ordinateur à écran tactile DH-D1
6. Emballage, livraison de la station de retouche bga d'ordinateur à écran tactile DH-D1
7. Connaissances connexes sur BGA
PLACEMENT DE LA PUCE BGA ET RÈGLE DE ROUTAGE
BGA est un composant couramment utilisé sur le PCB, généralement CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP, etc. La plupart d'entre eux sont dans le type d'emballage bga. En bref, 80 % des signaux haute fréquence et des signaux spéciaux seront extraits de ce type de boîtier. Par conséquent, la façon de gérer le routage du package BGA aura un grand impact sur les signaux importants.
Les petites pièces qui entourent habituellement le BGA peuvent être divisées en plusieurs catégories selon leur importance
par passage.
Circuit RC de borne d'horloge.
amortissement (apparaît dans la résistance série, type de banque ; par exemple, signal BUS mémoire)
Circuit EMI RC (apparaît en style d'amortissement, C, hauteur de traction ; par exemple, signal USB).
Autres circuits spéciaux (circuits spéciaux ajoutés en fonction de différentes PUCES ; par exemple, le circuit de détection de température du CPU).
Petit groupe de circuits de puissance de 40 mil ou moins (sous forme de C, L, R, etc. ; ce type de circuit apparaît souvent à proximité d'AGP CHIP ou CHIP avec fonction AGP, et différents groupes de puissance sont séparés par R, L).
Tirez bas R, C.
Petit groupe de circuits général (apparaît dans R, C, Q, U, etc. ; aucune exigence de trace).
Hauteur de traction R, RP.
Le circuit d'éléments 1-6- est généralement au centre du placement et il sera disposé aussi près que possible du BGA, ce qui nécessite un traitement spécial. L'importance du septième circuit est deuxième, mais il sera également plus proche du BGA. 8, 9 est un circuit général, il appartient au signal qui peut être connecté.
Par rapport à l'importance des petites pièces à proximité du BGA ci-dessus, les exigences en matière de ROUTAGE sont les suivantes :
by pass =>Lorsqu'il est du même côté que CHIP, il est directement connecté par la broche CHIP au by pass, puis au by pass pour le retirer via le plan ; lorsqu'il est différent de CHIP, il peut partager le même via avec les broches VCC et GND de BGA. 100 millions.
Clock terminal RC circuit =>Largeur du câble, espacement des fils, longueur du fil ou GND du paquet ; gardez les traces aussi courtes et lisses que possible, sans croiser les diviseurs VCC.
Damping =>Largeur du câble, espacement des lignes, longueur des lignes et regroupement des traces ; les traces doivent être aussi courtes et lisses que possible, et un ensemble de traces doitne pas être mélangé avec d'autres signaux.
EMI RC Circuits =>Largeur de câble, espacement des lignes, câblage parallèle, GND du boîtier et autres exigences ; réalisé selon les exigences du client.
Other special circuits =>Exigences relatives à la largeur du câble, au GND du colis ou au dégagement des traces ; réalisé selon les exigences du client.
40milthe following small power circuit group =>Largeur du câble et autres besoins ; complétez la couche de surface autant que possible pour préserver complètement leEspace intérieur pour la ligne de signal et essayez d'éviter que le signal de puissance ne traverse les couches
dans la zone BGA, provoquant des interférences inutiles.
Pull low R, C =>Aucune exigence particulière ; lignes douces.
General small circuit group =>Aucune exigence particulière ; lignes douces.
Pull height R,RP =>Aucune exigence particulière ; lignes douces.
