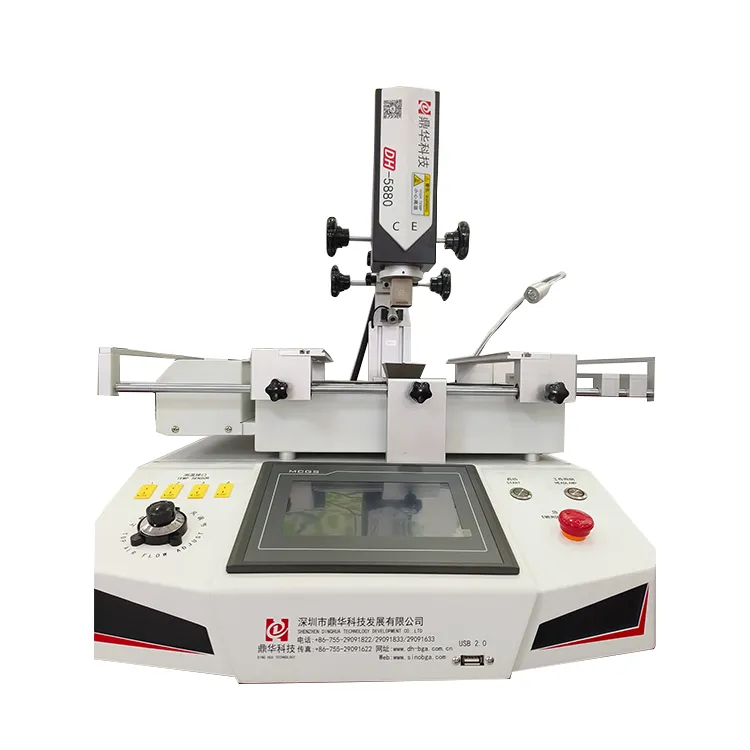

Système de reprise des PCB
Le système de réparation de PCB DH-5880 est conçu pour les applications professionnelles de réparation de PCB. Il s'agit d'une machine à souder et à dessouder à air chaud capable de gérer différents types de puces, notamment POP, SOP, QFN, BGA, etc. Le système simule le processus de brasage par refusion et utilise un chauffage segmenté pour minimiser le stress thermique et réduire le risque d'endommagement du PCB.
Description
Description des produits
Le système de retouche PCB DH-5880 est un outil professionnel de réparation de PCB. Équipé de trois zones de température indépendantes (y compris le chauffage supérieur, le chauffage inférieur et la zone de réchauffage infrarouge), d'un écran tactile HD, d'un stylo ventouse, de quatre capteurs de température externes, d'un pointeur laser, d'un port USB. Il est utilisé pour diverses réparations de cartes mères telles que iPhone, iPad, Macbook, Xbox Playstation et autres appareils électroniques.
Le système de retouche PCB est un outil spécialisé utilisé pour le brasage et le dessoudage des BGA et d'autres composants à montage en surface sur les cartes PCB. Il comprend généralement un contrôle précis de la température, un chauffage à air chaud ou infrarouge et des fixations réglables pour permettre une réparation stable et précise des copeaux. Ce type de station de reprise est largement utilisé dans la réparation électronique et la fabrication en petits lots-d'appareils tels que les ordinateurs portables, les téléphones mobiles, les consoles de jeux et divers assemblages de circuits imprimés.
Photos de produits
Vous trouverez ci-dessous les photos du DH-5880 sous quatre angles différents :
Spécification des produits
|
Article
|
Paramètre
|
|
Puissance totale
|
5500w
|
|
Chauffage supérieur
|
1200w
|
|
Chauffage inférieur
|
1200w (la deuxième zone de température)
|
|
Chauffage infrarouge
|
3000w (la troisième zone de température)
|
|
Mode de fonctionnement
|
Écran tactile + manuel
|
|
Dimensions
|
L500*L600*H700mm
|
|
Stockage des profils de température
|
50000 groupes
|
|
Positionnement du PCB
|
Rainure en V-+ fixation universelle + 5-points de support + réglable dans la direction X
|
|
Positionnement BGA
|
Laser pointant en son centre
|
|
Contrôle de la température
|
Thermocouple de type K -+ Boucle fermée + Compensation automatique
|
|
Précision de la température
|
±2 degrés
|
|
Taille du PCB
|
Maximum 450*380mm Min 10*10mm
|
|
Taille BGA
|
1*1-80*80mm
|
|
Mode d'absorption BGA
|
Stylo d'aspiration sous vide
|
|
Espacement minimum des copeaux
|
0,1 mm
|
|
Capteur de température externe
|
4, facultatif
|
|
Type de machine
|
ordinateur de bureau
|
|
Poids net
|
48 kg
|
Détails des produits
Démarrage : allumer la lampe frontale : pour l'éclairage, assurez-vous qu'elle peut fonctionner dans un environnement sombre. Arrêt d'urgence : en cas d'urgence, appuyez immédiatement sur le bouton.
Capteur de température : 4 tests de température externe
Top Air Adjust : réglage de différentes qualités d'air chaud supérieur
Ventilateur à flux croisé- : refroidit les PCB et les puces après le travail de finition ou lorsque vous appuyez sur le bouton d'urgence.
Interrupteur d'alimentation : alimentation électrique de toute la machine, qui fournit une solution plus sûre en cas de fuite d'électricité ou de court-circuit, elle sera coupée immédiatement
Écran tactile HD : profil de température, refroidissement, réglage du stylet à ventouse
Stylo ventouse : ramasse la puce après le dessoudage.
Pointeur laser : utilisé pour aligner la position des puces. Pointant au centre la puce
Zone de chauffage à air chaud (chauffage supérieur, chauffage inférieur), zone de préchauffage infrarouge
Application de produits
1. Industrie de l’électronique grand public
(Téléphones mobiles, tablettes, ordinateurs portables, téléviseurs, consoles de jeux)
2. Matériel informatique et informatique
(Cartes mères, cartes graphiques, serveurs)
3. Équipement de télécommunications
(Routeurs, cartes de communication, modules de stations de base)
4. Electronique automobile
(ECU, capteurs, modules de commande, systèmes d'infodivertissement)
5. Systèmes d'automatisation et de contrôle industriels
(Cartes PLC, cartes de contrôle, électronique de machines industrielles)
6. Électronique médicale
(Appareils de diagnostic, systèmes de surveillance, tableaux de contrôle médical)
7. Electronique aérospatiale et de défense
(Systèmes de navigation, unités de contrôle, -cartes électroniques critiques)
8. Fabrication SMT et assemblage électronique
(Développement de prototypes, production en-petits lots, retouche de qualité)
9. Laboratoires de R&D et établissements d’enseignement
(Recherche sur les procédés, formation et formation en génie électronique)
Liste des paquets
1. Machine : 1 jeu
2. Le tout emballé dans des caisses en bois stables et solides, adaptées à l'importation et à l'exportation.
3. Buse supérieure : 3 pièces (20*20 mm, 30*30 mm, 40*40 mm)
Buse inférieure: 2 pièces (35*35mm,55*55mm)
4. Faisceau : 2 pièces
5. Bouton prune : 4 pièces
6. Fixation universelle : 4 pièces
7. Vis de support : 5 pièces
8. Stylo pinceau: 1 pièce
9. Tasse à vide : 5 pièces
10. Clé : 3 pièces
11. Fil du capteur de température : 1 pièce
12. Ventouse : 5 pièces.
13. Manuel d'instructions professionnelles : 1 pièce
14. Boîte à outils : 1 pièce
