Nouvelle machine de retouche BGA pour la réparation de la carte de hachage Asic
Il s’agit d’un nouveau conçu en 2022, qui a été mis à niveau de l’ancien DH-A2E, il est beaucoup plus intelligent, plus sûr, plus fiable et plus élevé efficacité pour BGA QFN et POP, etc. de l’ordinateur, de la carte de hachage et du processeur GPU de la voiture, etc.
Description

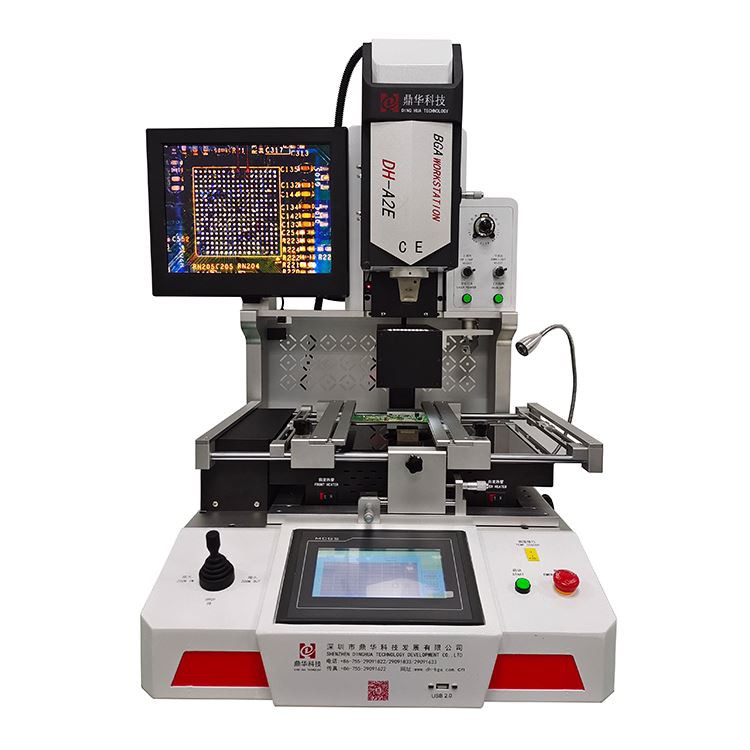

DH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asic
Cecimodèle DH-A2E est conçu pour maturité, qui a PLC pour son contrôle de mouvement, PID pour la caculation de température et
fonction d’alignement optique visible pour la soudure / montage de diverses puces, etc. Utilisé dans la machine de mineur, l’automobile,
téléphone portable et ordinateur.etc. les industries de réparation ou d’assemblage.
Nouvelle machine de retouche BGA DH-A2E
1. Paramètre de la machine de retouche BGA automatique pour la réparation de la carte de hachage asic
| Alimentation | 220V 50/60Hz |
| Puissance nominale | 5000W |
| Puissance de l’appareil de chauffage supérieur | 1200W |
| Puissance du chauffage inférieur | 1200W |
| Puissance IR | 2400W |
| Position du PCB | Rainure en V, plate-forme PCB avec fixations est mobile à l’axe X |
| Contrôle de la température | CACULAGE PID, thermocouple boucle cloosée |
| Précision de montage | 0,001 mm |
| Espace de puce minimal | 0,01 mm |
| Précision de la température | 1°C |
| Thermocouple | 1 pcs( facultatif) |
| Montrer | 15 pouces |
| Écran tactile | 7 pouces |
| Caméra optique | couleur-splite |
| Mouvement | PLC copntrol |
| Taille du PCB | Min 10 * 10mm, Max 450 * 400mm |
| Taille de la puce | 1 * 1 ~ 80 * 80mm |
| Dimension | 600 * 700 * 850mm |
| Poids net | 70kg |
2. Application de la machine de retouche automatique BGA.
Ces puces BGA,PGA,POP,BQFP,QFN,SOT-223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA
comme ci-dessusfont partie d’entre eux qui peuvent être réparés par la machine de retouche automatique BGA
DH-A2E.machine de reballage de copeaux

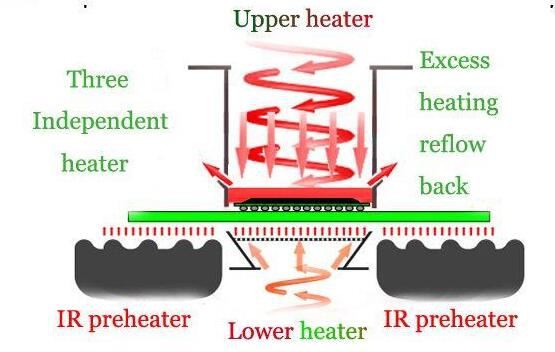

3.Fondamental de la machine de retouche automatique BGAavec alignement optique pour le montage
Il y a 2 réchauffeurs à air chaud pour la soudure ou le dessoudage, et 1 grande zone de chauffage IR pour les grands PCBa étant
préchauffé, ce qui peut rendre le PCB protégé au maximum.Machine de refusion bga
4. Mouvement de la machine de retouche automatique BGApour l’ordinateur, la console de jeu et la réparation de la carte mère de la machine de mineur
Installé avec l’automate de Mitsubishi, qui peut fournir un mouvement stable pour le montage de la puce ( sur une carte mère),
la précision du mouvement est jusqu’à 0,001 mm .irda smd bga station de retouche

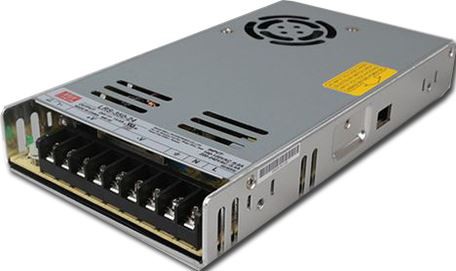

5.Alimentation électriquede station de réparation automobile BGA avec système d’alignement CCD optique pour diverses puces et cartes mères.
La basse tension fournie par Meanwell peut garantir le bon fonctionnement de l’ensemble de la machine.

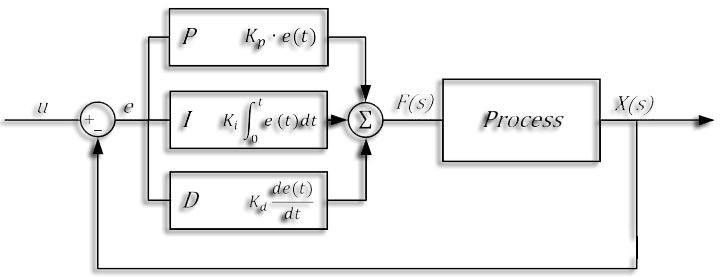

6.Pid pour la caculation de températurede la machine de retouche automatique BGA DH-A2E
Pid(proportion dérivée intégrale)
Il peut compenser l’écart de température, ce qui peut garantir que la précision de la température de la machine est à la hauteur de
+/- 1°C, ainsi, les copeaux et l’épibroard de mites peuvent être protégés contre des températures plus élevées.machine de reballage automatique bga
5..Service après-ventede la machine de retouche BGApour macbook iphone ordinateur portable et voiture gpu réparation
Garantie: 12 mois ou plus (dépend des exigences du client)
Mode de service: support en ligne ou appel vidéo, envoi d’ingénieurs sur site / classé est également disponible.
Coût du service: pièces gratuites en période de guerre, service gratuit mais un peu de prix-coût après garantie.
machine à souder ball icDH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asicDH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asicDH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asic
6.Délai d’expéditionde la machine de retouche BGA automatique DH-A2E pour la réparation de la carte de hachage asic
Ordre minimum: 1 set, nous vous suggérons d’utiliser express way pour moins de quantité.
Si une quantité massive, l’expédition maritime ou ferroviaire est disponible.
EXW, FOB ou DAP et DDP, etc. sont OK.
7. Démo vidéoof DH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asic
8.Contact of DH-A2E Machine de retouche BGA automatique pour la réparation de la carte de hachage asic
