Station de retouche IR BGA

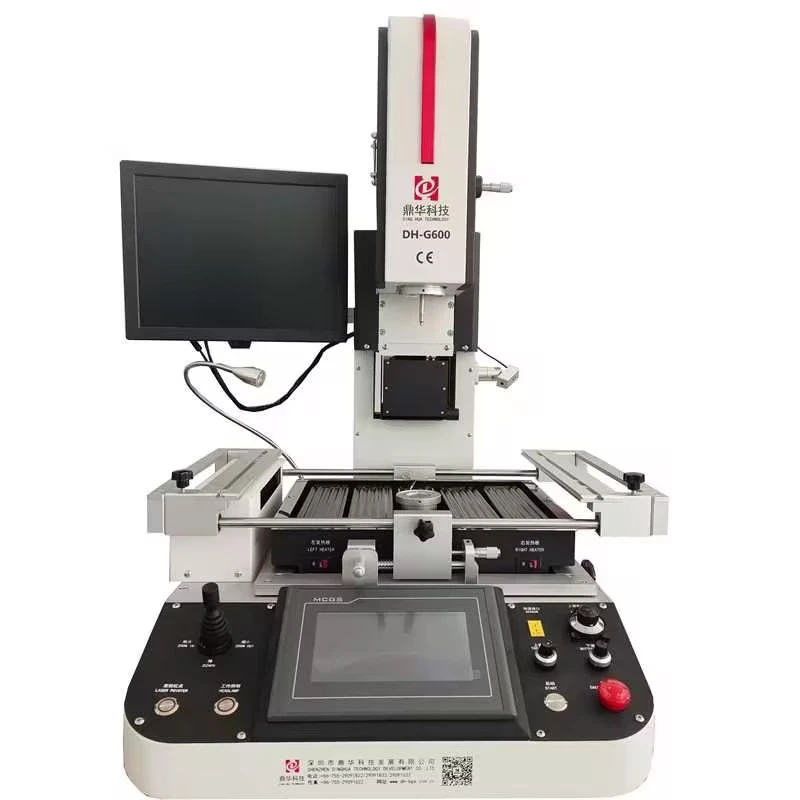

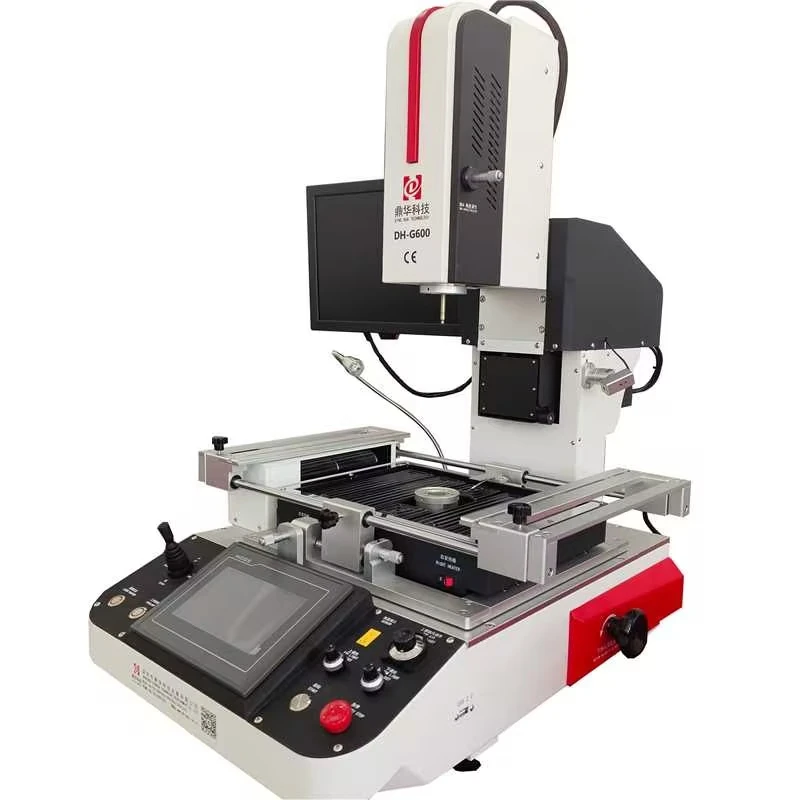

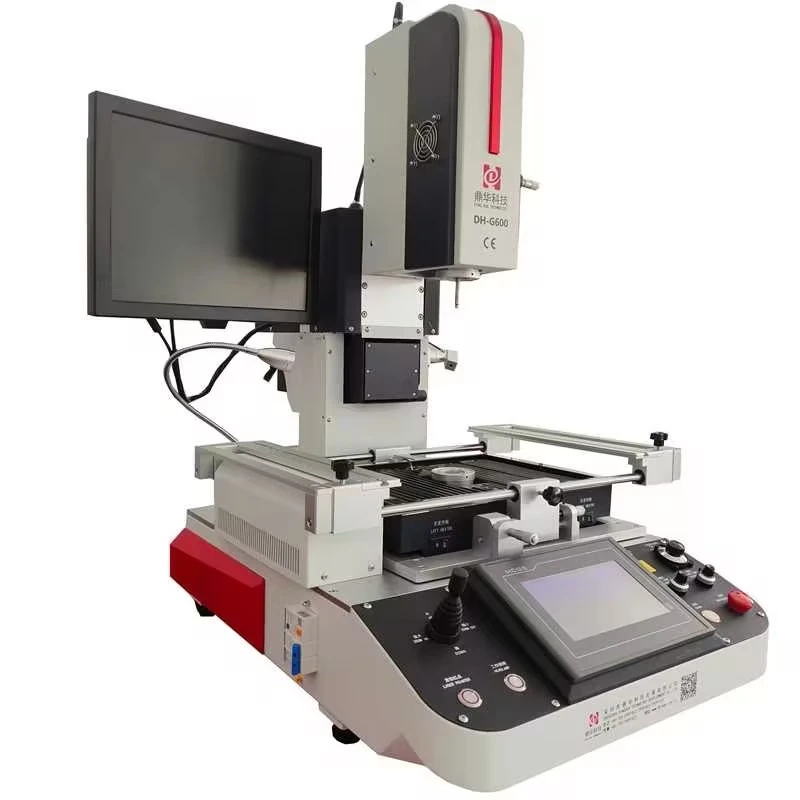

Les stations de reprise BGA peuvent généralement être classées en types optiques et manuels. Le DH-G600 est une station de reprise optique BGA et une station de reprise IR BGA conçue pour les applications de reprise de haute-précision.

Il est largement utilisé pour réparer les cartes mères PCB des smartphones, des ordinateurs et des consoles de jeux, où la précision et la stabilité des processus sont essentielles. Le DH-G600 adopte un système de reprise à air chaud avec une plate-forme d'alignement optique, garantissant un placement précis des composants et des résultats de reprise fiables.

La machine dispose de trois zones de température indépendantes, permettant un contrôle précis du profil thermique pour différentes exigences de reprise.

Grâce à une interface utilisateur intelligente, tous les paramètres de température peuvent être configurés en quelques clics simples, ce qui rend l'ingénieur système-convivial et facile à utiliser, même pour les tâches de reprise complexes.

Capteur de température : Prend en charge la connexion d'un thermocouple externe pour mesurer et surveiller la température en temps réel-dans la zone cible.

Réglage du débit d'air supérieur : Permet un réglage précis du débit d'air du réchauffeur d'air supérieur-. Empêche le déplacement des composants et réduit le risque de choc thermique ou de surchauffe pendant les processus de brasage et de dessoudage.

Réglage de la lumière supérieure/inférieure : En ajustant indépendamment la luminosité des sources d'éclairage supérieure et inférieure, les opérateurs peuvent obtenir des images claires et à contraste élevé-du composant BGA et des plots PCB.

Arrêt d'urgence: Equipé d'un bouton d'arrêt d'urgence dédié qui arrête immédiatement toutes les opérations de la machine dans des situations critiques ou anormales. Cette fonctionnalité, en plus d'offrir la plus grande sécurité à l'opérateur, évite également que les circuits imprimés et les composants ne soient endommagés et assure une réponse rapide aux conditions inattendues.

Commande par joystick: Les opérateurs peuvent ajuster le mouvement vertical (haut/bas) du chauffage supérieur pour garantir un positionnement précis pendant les processus de soudage et de dessoudage. Le joystick permet également de contrôler le zoom-avant et le zoom arrière-de l'image affichée.

Pointeur laser: Le pointeur laser est utilisé pour un positionnement précis du PCB et un alignement de référence. Assurer le placement correct des composants et améliorer la précision du positionnement avant et pendant le processus de reprise.

Lampe frontale (lampe de travail): La lampe frontale fournit un éclairage stable et uniforme de la zone de travail pendant le fonctionnement de la machine.

Afficher : L'écran haute-résolution fournit une interface visuelle claire-en temps réel pour les opérations d'alignement et de retouche BGA. Il affiche simultanément des images agrandies des plots PCB et des billes de soudure BGA, permettant une comparaison et un alignement précis avant le soudage ou le dessoudage.

Caméra CCD : La caméra CCD de haute-précision est conçue spécifiquement pour l'alignement optique dans les applications de retouche BGA. Il capture des images détaillées des composants BGA et des plots PCB avec une clarté et un contraste excellents. Combinée à un zoom et une mise au point réglables, la caméra CCD permet aux opérateurs d'aligner avec précision les billes de soudure sur les plots du PCB, garantissant ainsi un placement fiable et des joints de soudure de haute-qualité. Ce système d'alignement optique est essentiel pour la retouche précise des composants BGA, QFN et autres composants à terminaison inférieure-.

La station de retouche optique BGA (station de retouche IR BGA, station de reballage BGA) utilisechauffage contrôlé, alignement optique et mouvement précispour terminer le processus de retouche.

Tout d’abord, la machine chauffe les joints de soudure pour éliminer en toute sécurité la puce défectueuse.

Ensuite, après nettoyage et préparation, la nouvelle puce est soigneusement alignée grâce à un système optique.

Enfin, la puce est ressoudée dans des conditions de température contrôlée pour garantir une connexion solide et fiable.

L'ensemble du processus est soigneusement surveillé pour protéger à la fois la puce et le circuit imprimé contre tout dommage.



Notre entreprise



SHENZHEN DINGHUA TECHNOLOGIE DEVELOPMENT CO., LTDest une entreprise nationale-de haute technologie intégrant la R&D, la production, la vente et le service. Il s'agit d'un fabricant professionnel d'équipements de test non destructifs tels qu'une station de retouche professionnelle BGA, une machine d'inspection à rayons X-, une machine de comptage à rayons X-, etc. Nous avons la force de vous fournir de meilleurs produits, de meilleurs services et une productivité technologique plus avancée.

Caractéristiques de l'entreprise :

1. Assurance qualité :
La qualité des produits et la réputation des clients sont le fondement de notre survie. Nous contrôlons strictement la qualité pendant le processus de production, avec une traçabilité complète, et inculquons une philosophie de qualité-prioritaire à chaque employé, garantissant la stabilité et l'excellence de nos produits.

2. Service après-vente-attentif :
Nous disposons de notre propre équipe professionnelle d'ingénierie logicielle et matérielle, ainsi que d'une équipe technique dédiée au-service après-vente. Nous pouvons gérer tout problème rapidement et efficacement et fournir des mises à niveau logicielles gratuites à vie, garantissant ainsi un service après-vente -rapide et fiable.

3. Environnement de production :
L'entreprise met strictement en œuvre le système 6S et met l'accent sur la gestion de la qualité des employés. La première chose que font tous les employés lorsqu’ils rejoignent l’entreprise est de recevoir une formation aux compétences professionnelles et aux exigences 6S. Nous pensons que si nous ne pouvons pas contrôler l’environnement de production, nous ne pouvons pas contrôler la qualité des produits.

4. Brevets :
Nous détenons un total de 38 brevets et avons reçu le titre d'entreprise de haute technologie en 2015. Nous avons également reçu de nombreux prix et certificats d'excellence de la ville de Shenzhen et du secteur de l'automatisation.
