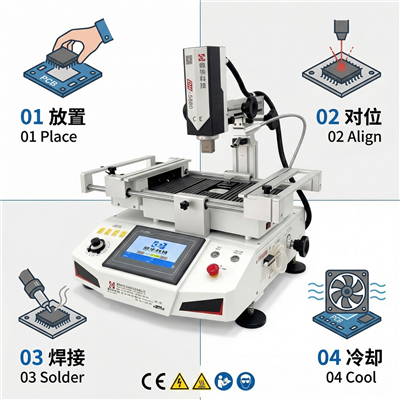

Station de soudage à air chaud

Le DH-5880 est une station de retouche CMS de nouvelle-génération qui combine automatisation intelligente et ingénierie de précision, offrant des performances fiables et constantes pour les réparations de PCB les plus difficiles. Conçu spécifiquement pour l'électronique moderne à haute densité-, il fournit une solution tout-en-un-pour retravailler les packages avancés dans les smartphones, tablettes, ordinateurs portables et modules de communication.

Envoyez demande

Description

ProduitIntroduction:

Le DH-5880 est un produit-de qualité professionnelle, doté de toutes les fonctionnalitésMachine de station de reprise SMTconçu pour le soudage et le dessoudage de précision de composants avancés. Conçu pour répondre aux réparations de circuits imprimés les plus exigeantes, il excelle dans la gestion d'un large éventail de boîtiers, notamment BGA, QFN, POP et CSP, avec des tailles de puces allant de 2 x 2 mm à 80 x 80 mm. Son interface à écran tactile-intelligente héberge 9999 profils programmables, rendant les réparations complexes reproductibles et simples.

Équipé de trois zones de chauffage indépendantes et d'un contrôle par thermocouple de type K-de haute-précision, il garantit une précision de ± 2 degrés pour des résultats impeccables. Des fonctionnalités telles que l'alignement laser, une pompe à vide intégrée avec un crayon de prélèvement et quatre ports de thermocouple externes offrent un contrôle et une facilité d'utilisation inégalés. Que ce soit pour le prototypage ou les lignes de réparation à haute-mixte, le DH-5880 est le nec plus ultraStation de soudage et de dessoudage, réparation de machines, téléphone, informatique et électronique automobile avec fiabilité et efficacité.

Description des produits

Station de retouche BGA et SMT avancée DH-5880

Précision professionnelle pour la réparation électronique moderne

Le DH-5880 représente le summum de la technologie de retouche, intégrant des commandes intelligentes avec un matériel robuste pour créer le système le plus fiableMachine de station de reprise SMTsur le marché. C'est la solution idéale pour réparer les PCB haute-densité présents dans les smartphones, tablettes, ordinateurs portables et appareils de communication.

Principales caractéristiques et avantages :

Fonctionnement de l'écran tactile intelligent- :PC industriel convivial-avec écran tactile haute-définition. Stockez, analysez et appelez jusqu'à 9999 profils de retouche. Les graphiques et analyses de courbes de température en temps réel{{5} transforment des procédures complexes en opérations simples-en une seule touche.

Chauffage indépendant à trois -zones :Comprend des zones supérieure, inférieure et de préchauffage avec contrôle PID indépendant à 8 étapes. Cela garantit un chauffage uniforme et contrôlé sur l'ensemble de l'assemblage PCB, évitant ainsi la déformation de la carte et garantissant une formation parfaite des joints de soudure à chaque fois.

Précision et contrôle chirurgicaux :

Laser et V-Alignement des fentes :Guides laser à points rouges pour un positionnement rapide de la carte, combinés à un système de fixation universel pour un maintien sécurisé.

Quatre ports de capteur externes de type K- :Permet une surveillance inégalée de la température directement sur la carte ou le composant pour une vérification du processus en boucle fermée-.

Micro-débit d'air réglable :Empêche les composants plus petits d'être déplacés lors des retouches.

Conçu pour la commodité et la sécurité :

Système de vide intégré :-Pompe intégrée et crayon de récupération du vide externe pour une manipulation sûre des composants.-Aucune alimentation en air externe n'est nécessaire.

Sécurité complète :Certifié CE, arrêt d'urgence et mise hors tension automatique-en cas d'emballement de la température. La protection par double mot de passe sécurise vos recettes de processus.

Exportation de données et connectivité :Le port USB permet d'enregistrer des courbes de température et des données pour l'analyse des processus et la tenue d'enregistrements.

Spécification des produits

Paramètre	Spécification
Modèle	DH-5880
Puissance totale	5200W
Puissance de chauffage supérieure	1200W
Puissance du chauffage inférieur	Zone 2 : 1 200 W ; Zone 3 : 2 700 W
Alimentation	C.A. 220 V ±10 %, 50 Hz
Contrôle de la température	Thermocouple de type K-, boucle fermée-
Précision de la température	±2 degrés
Max. Taille du PCB	420x370mm
Min. Taille du PCB	10x10mm
Taille de puce compatible	2x2 mm à 80x80 mm
Min. Pas de puce	0,15 mm
Dimensions (LxlxH)	500x600x700mm
Poids net	48 kg

Détails des produits

L'appareil dispose à la foisChinois et anglaisinterfaces de commande et l'accès à l'interface de commande peut être protégé par un mot de passe.

Les fonctionnalités du systèmetrois zones de chauffage indépendantes, les zones supérieure et inférieure offrantContrôle de température à 8 segments. Chacune des trois zones utilise unalgorithme PID indépendantpour contrôler le processus de chauffage, garantissant que toutes les zones atteignent simultanément des températures de soudage optimales. La zone de préchauffage extra-large assure un préchauffage uniforme du PCB sans déformation. Ça peutstocker 9999 ensembles de profils de température, qui peut être rappelé à tout moment pour différents composants BGA. L'analyse, le réglage et la modification des courbes peuvent également être effectués sur l'écran tactile.

Avec unfonction de réglage du micro-débit d'air, la vitesse du flux d'air peut être ajustée en fonction de la taille des puces, ce qui rend les retouches plus efficaces et empêche les petites puces d'être emportées pendant le soudage.

Équipé de quatre interfaces externes de détection de température, fournissant une mesure de température plus précise.

Le positionnement de la carte PCB utilise des rainures en forme de V- et est équipé d'un point rouge de positionnement laser pour guider un placement rapide et précis du PCB. Le dispositif universel mobile, flexible et pratique, protège la carte PCB, évitant ainsi les dommages aux composants de bord et la déformation du PCB, et peut s'adapter à différentes tailles de cartes PCB. L'éclairage LED sans ombre à haute luminosité- facilite et simplifie l'inspection des défauts des puces de la carte mère.

Pourquoi choisir le DH-5880 ?

Ce n'est pas seulement un outil ; c'est une solution de réparation complète. De son logiciel intelligent qui guide l'opérateur à sa construction robuste conçue pour une utilisation-journée entière, le DH-5880 maximise les taux de réussite au premier passage et minimise les dommages à la carte. Il est spécialement conçu comme le nec plus ultraStation de soudage et de dessoudage, réparation de machines, téléphoneet autres appareils électroniques sophistiqués, ce qui en fait un atout indispensable pour tout dépôt de réparation sérieux, département R&D ou fabricant sous contrat.
