Station de reprise de réseau de grilles à billes
Le DH-A2E représente un bond en avant dans la technologie de retouche, combinant l'automatisation industrielle avec une précision inférieure-millimétrique pour s'attaquer aux réparations de PCB les plus difficiles. Cette station de retouche à réseau de billes entièrement-est conçue pour les environnements où la répétabilité, la disponibilité et les résultats impeccables ne sont pas-négociables.
Description
DH-A2E : la prochaine évolution en matière de retouche automatisée de précision
Le DH-A2E établit une nouvelle référence en matière de réparation automatisée de circuits imprimés de haute-précision. Conçu comme un avancéstation de reprise de réseau de grilles à billes, il intègre l'alignement optique avec des cycles de sélection-et-placement, de dessoudage et de brasage entièrement automatisés, réduisant considérablement la dépendance de l'opérateur et les erreurs humaines.
Conçu pour la précision et la facilité d'utilisation, cestation de reprise CMSatteint des spécifications remarquables : contrôle de la température à ± 1 degré et précision de positionnement de 0,01 mm. Son interface intuitive à écran tactile-avec-programmes préchargés permet aux techniciens de tous niveaux d'exécuter des tâches complexes.retravailler bga automatiqueprocessus en toute confiance. Des micro-BGA délicats aux gros composants, le DH-A2E gère un large éventail de réparations SMT, ce qui en fait la pierre angulaire idéale pour tout laboratoire de réparation électronique moderne ou toute ligne de production cherchant à augmenter le rendement et la cohérence.
Avantages des produits
1. Cycle de retouche entièrement automatisé :Faites l'expérience d'un véritable fonctionnement sans intervention : retrait, placement et soudure automatiques des puces. Le système de vision intégré et la manutention automatisée des matériaux (pick, alimentation, positionnement de la caméra) complètent unretravailler bga automatiqueprocessus qui minimise les interventions manuelles et maximise le débit.

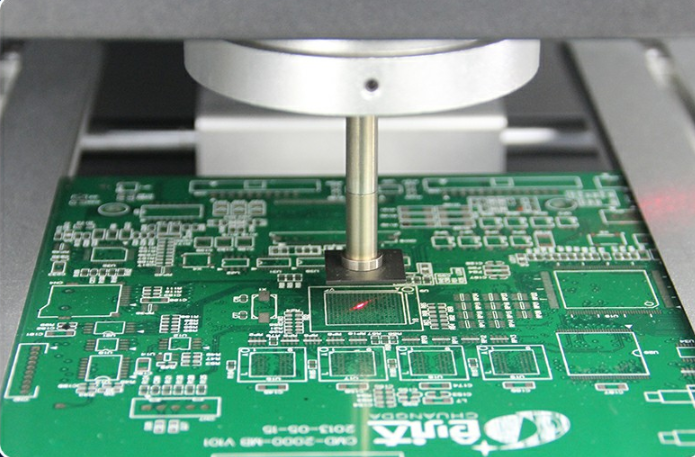

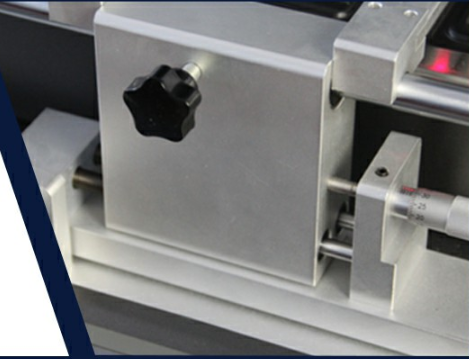

2.Alignement de précision sous-millimétrique :Un système d'alignement optique intégré de haute-précision, combiné à un coulisseau linéaire motorisé (réglage fin des axes X, Y, Z-), garantit le placement des composants avec une précision de0,01 mm, éliminant pratiquement le désalignement.

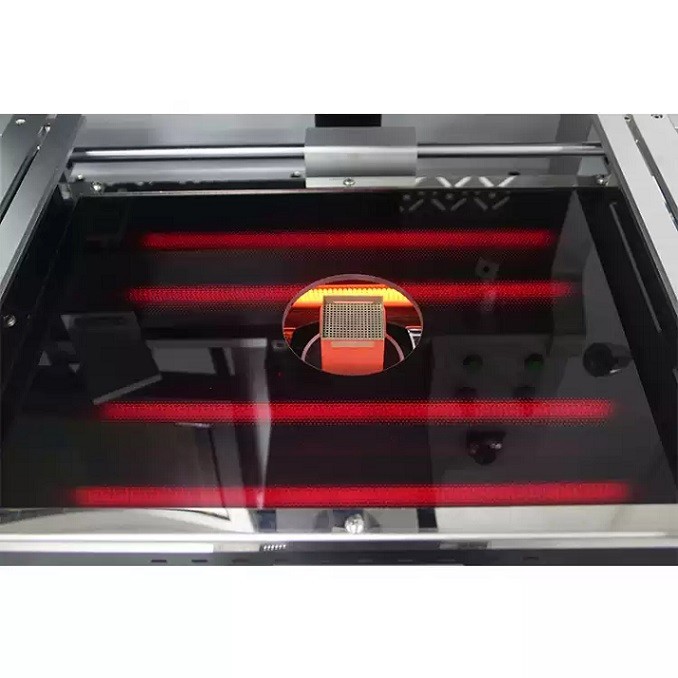

3. Gestion thermique de qualité industrielle :Un système de chauffage indépendant à trois -zones (haut, bas, préchauffage) avec contrôle par thermocouple de type K-en boucle fermée maintient un écart de température dans±1 degré. Le radiateur inférieur de grande surface-s'adapte à différentes tailles de PCB pour un chauffage uniforme.

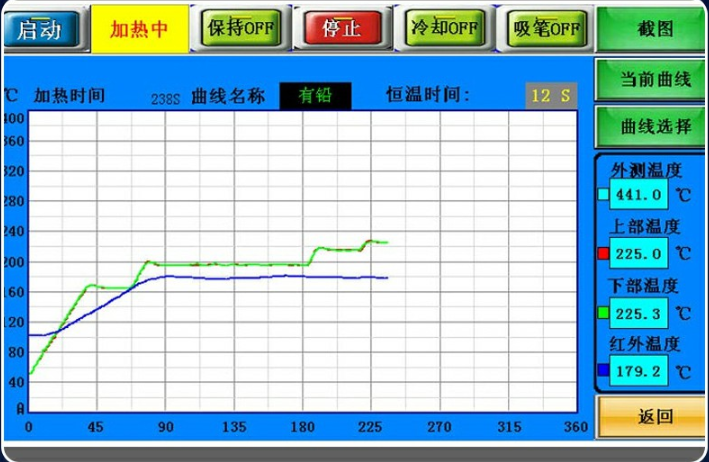

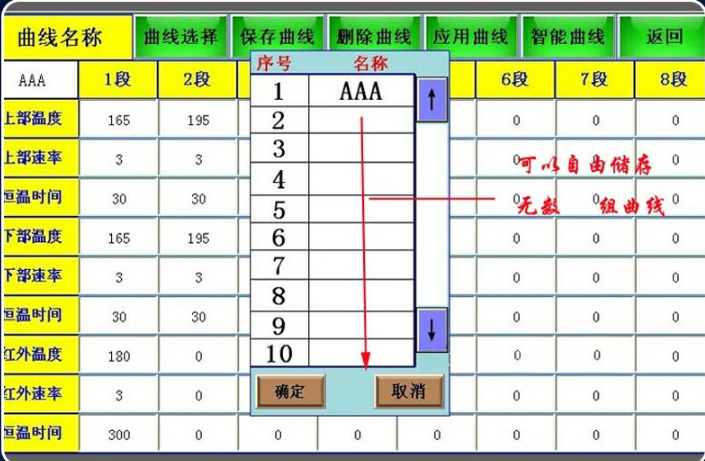

4. Contrôle intuitif de l'écran tactile :Le PC industriel avec écran tactile HD et contrôle PLC offre des modes manuels et automatiques. Il fournit des graphiques et des analyses de courbes de température en temps réel{{1}et stocke de vastes profils pour une opération-en une seule touche, simplifiant ainsi les tâches complexes.
Paramètres des produits
| Catégorie | Spécification |
|---|---|
| Modèle | DH-A2E |
| Puissance totale | 5700W |
| Zones de chauffage | 3 (Haut : 1 200 W, Zone inférieure 2 : 1 200 W, Zone 3 : 3 200 W) |
| Alimentation | 220 V CA ±10 %, 50/60 Hz |
| Contrôle de la température | Boucle fermée-avec thermocouple de type K- |
| Précision de la température | ±1 degré |
| Précision de positionnement | 0,01 mm |
| Max. Taille du PCB | 450x500mm |
| Min. Taille du PCB | 10x10mm |
| Taille de puce compatible | 2x2 mm à 80x80 mm |
| Min. Pas de puce | 0,1 mm |
| Dimensions (LxlxH) | 600x700x850mm |
| Poids net | 70 kg |
Conçu pour l'atelier professionnel :

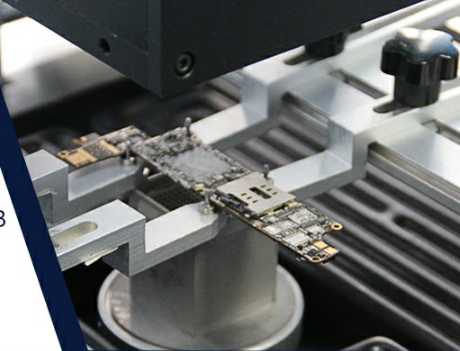

Au-delà des spécifications de base, le DH-A2E est conçu pour un usage professionnel quotidien. Des fonctionnalités telles que le débit d'air réglable pour les petits composants, les buses rotatives à 360 degrés, les luminaires universels, le refroidissement rapide et les alertes vocales créent un flux de travail fluide. C'est robustestation de reprise CMSla construction, la certification CE et les fonctions de sécurité d'urgence garantissent un fonctionnement fiable et sûr dans des environnements exigeants.
Idéal pour :Services de fabrication électronique (EMS), centres de réparation-haute fiabilité (automobile, aérospatiale, médical), services de R&D et toute opération nécessitant une reprise de précision fiable et automatisée.
Détails des produits
