Forfait QFP

1. MCM (module multipuce)

Un boîtier dans lequel plusieurs puces nues semi-conductrices sont assemblées sur un seul substrat de câblage. Selon le matériau du substrat, il peut être divisé en trois catégories : MCM-L, MCM-C et MCM-D.

MCM-L est un composant utilisant un substrat imprimé multicouche en verre époxy usuel. La densité de câblage n'est pas très élevée et le coût est faible.

Le MCM-C est un composant qui utilise la technologie à couche épaisse pour former un câblage multicouche et utilise de la céramique (alumine ou vitrocéramique) comme substrat, similaire aux circuits intégrés hybrides à couche épaisse qui utilisent des substrats céramiques multicouches. Il n'y a pas de différence significative entre les deux. La densité de câblage est supérieure à MCM-L.

MCM-D est un composant qui utilise la technologie des couches minces pour former un câblage multicouche et utilise des céramiques (oxyde d'aluminium ou nitrure d'aluminium) ou Si et Al comme substrats. Le schéma de câblage est le plus élevé des trois composants, mais aussi coûteux

2. P-(plastique)

Symbole indiquant un emballage en plastique. Tel que PDIP signifie plastique DIP.

3. Se greffer

Emballage superposé. Fait référence à un boîtier en céramique avec une prise, de forme similaire à DIP, QFP et QFN. Utilisé pour évaluer les opérations de confirmation de programme lors du développement d'un équipement avec un micro-ordinateur. Par exemple, branchez une EPROM dans la prise pour le débogage. Ce type d'emballage est essentiellement un produit personnalisé, et il n'est pas très populaire sur le marché.

4. QFP (quad flat package) paquet plat à quatre broches

5. QFP (paquet plat quadruple)

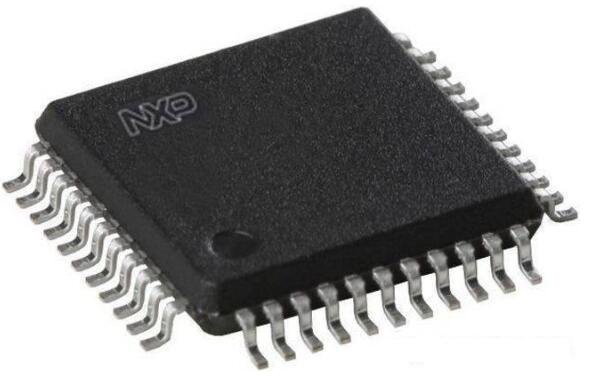

L'un des boîtiers de montage en surface, les broches sont sorties des quatre côtés en forme d'aile de mouette (L). Il existe trois types de substrats : la céramique, le métal et le plastique. En termes de quantité, les emballages en plastique représentent la grande majorité. Lorsque le matériau n'est pas spécifié, il s'agit de plastique QFP dans la plupart des cas. Le QFP en plastique est le boîtier LSI multi-broches le plus populaire. Non seulement pour les circuits LSI logiques numériques tels que les microprocesseurs et les matrices de portes, mais également pour les circuits LSI analogiques tels que le traitement du signal VTR et le traitement du signal audio. L'entraxe des broches a diverses spécifications telles que 1.0mm, 0.8mm, 0.65mm, 0.5mm, {{1{{12 }}}}.4mm et 0.3mm. Le nombre maximum de broches dans la spécification d'entraxe de 0,65 mm est de 304.

Certains fabricants de LSI se réfèrent au QFP avec un entraxe de broche de {{0}},5 mm comme QFP de retrait ou SQFP, VQFP. Cependant, certains fabricants font également référence à QFP avec une distance centrale des broches de 0 0,65 mm et 0,4 mm comme SQFP, ce qui rend le nom un peu déroutant.

De plus, selon la norme JEDEC (Joint Electron Devices Council), le QFP avec un entraxe de broche de {{0}}.65 mm et une épaisseur de corps de 3,8 mm à 2.0 mm est appelé MQFP (metric quad flat package). Les QFP avec des distances centrales des broches inférieures à 0.65 mm, telles que 55 mm, 0.4 mm, 0.3 mm, etc., comme stipulé par les normes de la Japan Electronic Machinery Industry Association sont appelées QFP (FP) (pas fin QFP), petit entraxe QFP. Également connu sous le nom de FQFP (paquet plat quadruple à pas fin). Mais maintenant, l'industrie japonaise des machines électroniques va réévaluer les spécifications d'apparence du QFP. Il n'y a pas de différence dans l'entraxe des broches, mais il est divisé en trois types en fonction de l'épaisseur du corps du boîtier : QFP (2,0mm ~ 3,6 mm d'épaisseur), LQFP (1,4 mm d'épaisseur) et TQFP (1,0 mm d'épaisseur).

L'inconvénient du QFP est que lorsque l'entraxe entre les broches est inférieur à {{0}},65 mm, les broches sont faciles à plier. Afin d'éviter la déformation des broches, plusieurs variétés QFP améliorées sont apparues. Par exemple, BQFP avec des coussinets pour les doigts aux quatre coins de l'emballage (voir 11.1) ; GQFP avec anneau de protection en résine recouvrant l'extrémité avant de la broche ; placer des bosses de test dans le corps de l'emballage et le placer dans un dispositif spécial pour empêcher la déformation de la broche TPQFP disponible pour les tests. En termes de LSI logique, de nombreux produits de développement et produits à haute fiabilité sont conditionnés dans des QFP céramiques multicouches. Des produits avec un entraxe minimum de 0,4 mm et un nombre maximum de 348 broches sont également disponibles. De plus, les QFP en céramique

Pour ces puces qui réparent, désodorisent ou soudent, une station de retouche professionnelle, comme celle ci-dessous, est importante :
