Machine à souder BGA

                      Machine à souder DH-5880 BGA avec PID pour la compensation des températures

Nouvelle machine de reprise BGA conçue avec un treillis en acier pour la protection de la zone de préchauffage IR, qui peut réparer presque les puces, telles que,

BGA, QFN, LGA, DMA, POP, etc. d'ordinateur, macbook, ordinateur portable, ordinateur de bureau, carte hasb, console de jeu et autres cartes mères, etc.

Ⅰ. Paramètre de la machine à souder BGApour la réparation de cartes de hachage

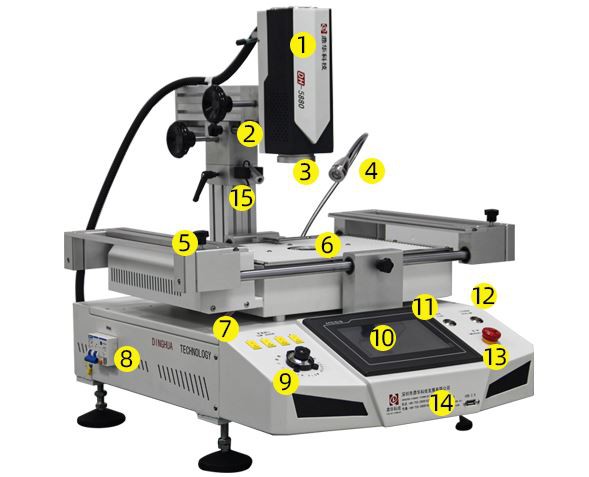

Ⅱ. Structure de la machine de reprise BGA utilisé pour le remplacement de la carte de hachage antminer s9

Instructions de fonctionnement de la machine BGAréparation de la carte de hachage s9

1. tête supérieure: réchauffeur supérieur à air chaud à l'intérieur, qui peut être déplacé vers le haut, le bas, l'arrière, l'avant, la gauche et la droite pour s'assurer que le processus de reprise est plus pratiquepour la réparation de la carte de hachage antminer s9

2. Cercle de roulement: réglable en hauteur

3. Buse supérieure :diverses buses avec magnétisme, qui peuvent être tournées à 360 degréspour la réparation de la carte de hachage antminer l3 plus

4. Lumière LED:Lampe de travail de 10 W avec tige de lumière flexible qui peut être pliée pour différentes positionsà la réparation de hashboard

5. Ventilateur tangentiel :faire refroidir les PCB et les puces après avoir travaillé la finition ou en appuyant sur le bouton d'urgencefou machine BGA

6. Museau inférieur :diverses buses avec magnétisme, qui peuvent être tournées à 360diplômepourmachine de rebillage mobile ic

7. Torifices d'hermocouple: 4 tests de température externe qui peuvent aider un technicien à observer plus de températures réelles sur une carte mère ou une puce.de console de jeu, macbook, ordinateur et tableau de hachage asic

8. Interrupteur:alimentation électrique de toute la machine, qui fournit une solution plus sûre en cas de fuite d'électricité ou de court-circuit, elle sera coupée immédiatementpour station de reprise automatique bga

9. Bouton:Réglage supérieur de l'air chaud avec 10 grades utilisés pour différentes pucesde voiture, ordinateur et téléphone portable et ainsi de suite.

10. Écran tactile:7 pouces, interface sensible pour le préréglage de la température, du temps et d'autres paramètres

11. Allumer/éteindre :Appuyerde la machine de reballage du processeur

12. Pointe laser :pointant vers le centre de la puce

13. Urgence:En cas d'émergence, appuyez immédiatement sur le boutonpour reballeuse automatique

Ⅲ.Présentation des illustrationsde la machine de rebillage automatique bga

Pointe laserpour machine de rebillage ic de téléphone portable

                                                                       Thermocouple (ports 4 pièces)pour ordinateur portable bga machine

                                                             Ventilateur tangentiel puissantdu prix de la machine de rebillage ic

                                                                   Arrêt d'urgencede la machine de placement bga

                                                            Stylo à vide pour aspiration de copeauxde la machine de rebillage laser bga

                                                      LED de travail 10Wde la machine de refusion bga

                                                        carte mère fonctionnant soigneusement et uniformément  de la machine BGA pour ordinateur portable

Ⅳ. Vidéo de travailde la machine à souder bga

https://youtu.be/wmAmGyhU6EM

machine de reprise, machine de rebillage ic

Ⅴ. Expédition et emballagede la machine du poste de reprise

Vous pouvez choisir plusieurs manières, telles que Fedex, TNT, DHL, SF; transport maritime, transport aérien et transport terrestre (chemin de fer).

Et le chemin de fer est disponible pour ces pays d'Asie et d'Europe.pour le prix de la machine de rebillage

Boîte en bois ou carton qui n'a pas besoin d'être fumigé à nouveau dans n'importe quel pays ou région, il y a des barres en bois fixes ou remplies de mousse

à l'intérieur, ce qui garantit que les boîtes peuvent être expédiées de n'importe quelle manière comme ci-dessus.machine de rebillage automatique

Ⅵ. Service après-ventede la machine à souder ball ic

Généralement 1 à 3 ans pour les appareils de chauffage ou la céramique IR, 1 an pour toute la machine de reprise BGA et un service gratuit pour la durée de vie.

Nous continuerons à fournir des pièces avec un petit coût après la période de garantie.

Les moyens de service sont en ligne tels que Wechat, WhatsApp, Facebook et Tiktok, etc. Bien sûr, si nécessaire, nous pouvons attribuer

un ingénieur sur votre site pour le guidage.de la machine bga pour la carte mère

Ⅶ.Connaissances pertinentes sur les puces et les circuits imprimés

Les technologies émergentes ont rendu les dimensions des boîtiers et des assemblages de cartes de circuits imprimés plus petites, plus légères et plus minces. Les industries électroniques ont parcouru un long chemin vers la miniaturisation des composants. Les packages Area Array sont un domaine où la miniaturisation s'est produite à un rythme passionnant. Les packages Ball-Grid-Array (BGA) se sont transformés en packages à l'échelle de la puce (CSP) plus petits, puis en CSP au niveau de la tranche (WLCSP).la machine de rebillage automatique bga peut les réparer

Pour minimiser davantage la surface sur les cartes de circuits imprimés et augmenter l'intégrité du signal, l'empilement de CSP a été développé et est actuellement utilisé dans les produits de Huawei. Cette technologie est souvent appelée Package-On-Package (POP).machine de rebillage de copeaux

Avec les exigences d'une miniaturisation accrue, les matrices nues telles que Chip-On-Board (COB) et Flip Chip (FC) fusionnant avec l'assemblage traditionnel de la technologie de montage en surface (SMT) sont devenues très demandées. En supprimant les matériaux de surmoulage de l'emballage, la surface des composants peut être encore réduite.machine de placement bga

D'autres régions de miniaturisation se trouvent dans les composants de puce passifs tels que 01005 et 00800 4. Le 01005 est un composant d'une dimension de 0,016" x 0,008" (0,4 mm x 0,2 mm en métrique), et 008004 est un composant de 0,008" x 0,004" (0,25 mm x 0,125 mm en métrique). certaines entreprises transfrontalières avaient commencé l'étude et le développement de composants 01005 vers 2008, et le développement a ensuite permis de soutenir nos principaux clients dans la fabrication de produits avec des composants 01005 en production de masse. Pour suivre la tendance à la miniaturisation, le développement est actuellement en cours pour les composants 008004 de nouvelle génération afin de répondre aux demandes des clients dans un avenir proche.machine de rebillage bga ic

En plus d'avoir des capacités de miniaturisation des boîtiers, de nombreuses entreprises ont également développé un processus pour les cartes de circuits imprimés complexes et à haute densité avec cavité en retrait afin de réduire l'épaisseur globale du produit final. Les cavités peuvent réduire les hauteurs effectives pour les CSP, les POP et les COB.

Dans l'ensemble, des acteurs importants ont été très proactifs dans le développement de techniques avancées pour relever les défis de la miniaturisation alors que les dimensions des emballages sont considérablement réduites. Actuellement, huawei possède plusieurs installations de fabrication de produits avec des puces 01005, des CSP, des POP et des COB.
